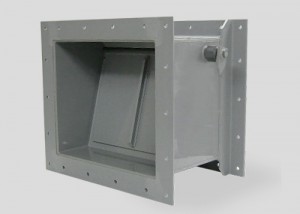

角型チャッキダンパー(塩ビ角CD)

+写真をクリックすると拡大します。

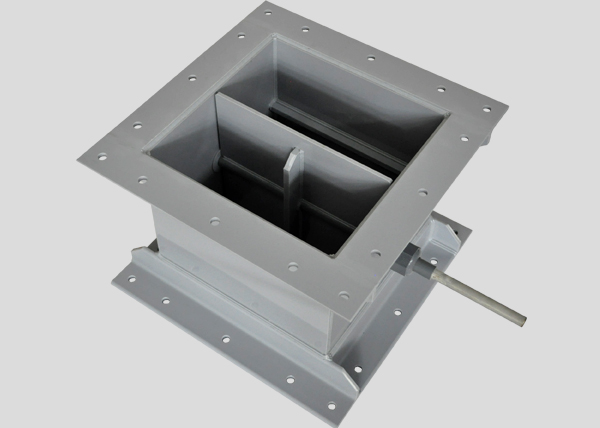

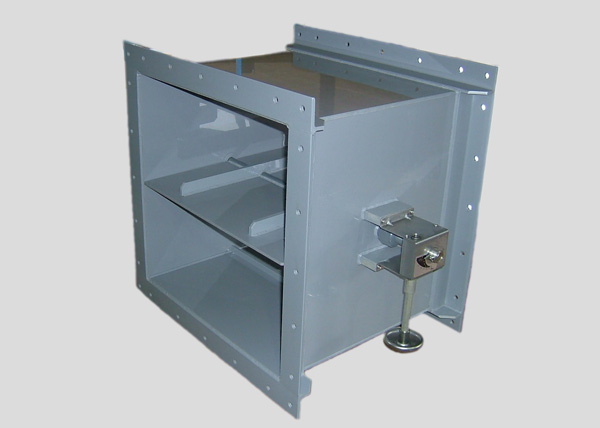

角型の風量調整ダンパー。逆流防止用の、臭気の拡散を防止したり、外部からの空気を遮断するために、一方向からの風のみを通す目的で設置され、逆方向からの風は流れないように、羽根が自重、もしくは錘の力によって閉じられる構造となっています。

別名

角CD・塩ビダンパー・風量調整ダンパー・角ダンパー

材質


成形方法・加工方法


カテゴリー



特長

  • チャッキダンパー(CD):ウェイトなし・ウェイト付きでの製作が可能です。

サイズにより、単翼・複翼の仕様が異なりますのでご注意ください。

単翼は、H寸法=150~400までが基準となります。

羽根補強は、W寸法が250以上の場合に入ります。

継手部分は、PVCアングルフランジ・加工板フランジなど、自由に設定が可能です。

接続方法はフランジ式です。

受注生産のため、形状・長さなどは自由にカスタマイズ可能です。

標準規格サイズは100口~1500口です。

標準規格外寸法の製作も可能ですので、その際はご相談ください。

丸型の風量調整ダンパーもご用意しております。



参考図

ウェイトなし・ウェイト付きいづれかで製作が可能です。

+画像をクリックすると拡大します。

角CD 参考図

角CD 参考図




規格

HL
150~200200
201~250250
251~300

フランジ仕様

ダクトフランジ
長辺寸法
フランジサイズ穴径
~500L6×50×50φ10
501~1,500L7×60×60φ12
