丸型チャッキダンパー(塩ビCD)

+写真をクリックすると拡大します。

逆流防止用の、臭気の拡散を防止したり、外部からの空気を遮断するために、一方向からの風のみを通す目的で設置され、逆方向からの風は流れないように、羽根が自重、もしくは錘の力によって閉じられる構造となっています。

別名

丸CD・塩ビダンパー・風量調整ダンパー・丸ダンパー

材質


成形方法・加工方法


カテゴリー



特長

  • チャッキダンパー(CD):ウェイトなし・ウェイト付きでの製作が可能です。

継手部分は、PVCアングルフランジ・加工板フランジなど、自由に設定が可能です。

受注生産のため、形状・長さなどは自由にカスタマイズ可能です。

接続方法は、単管式・ソケット式・ダクトフランジ式・JISフランジ式の4種類がございます。

標準規格外寸法の製作も可能です。

角型の風量調整ダンパーもご用意しております。

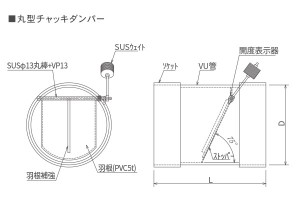

参考図

ウェイトなし、ウェイト付きのいづれかで製作が可能です。

+画像をクリックすると拡大します。

丸CD 参考図

丸CD 参考図



丸CD 規格

呼称DL
7589200
100114220
125140250
150165280
200216340
250267400
300318450
350370460
400420520
450470620
500520680


その他の風量調整ダンパー

下記のリンクより各詳細ページをご確認ください。
丸型ボリュームダンパー(丸VD)はこちら
丸型モーターダンパー(丸MD)はこちら
角型ボリュームダンパー(角VD)はこちら
角型チャッキダンパー(角CD)はこちら
角型モーターダンパー(角MD)はこちら


製品画像

+写真をクリックすると拡大します。

丸型ボリュームダンパー(ハンドル式)

丸VD(ハンドル式)Bタイプ

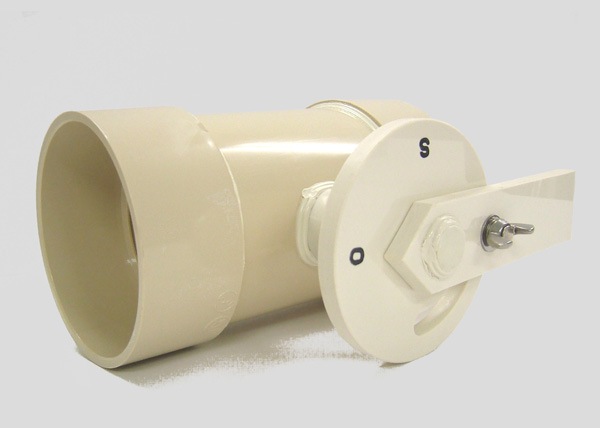

丸型ボリュームダンパー(レバー式)

丸VD(レバー式)Bタイプ

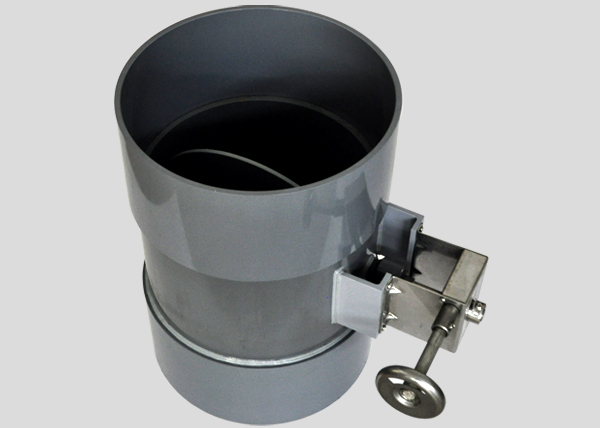

丸型ボリュームダンパー(ウォームギア式)
