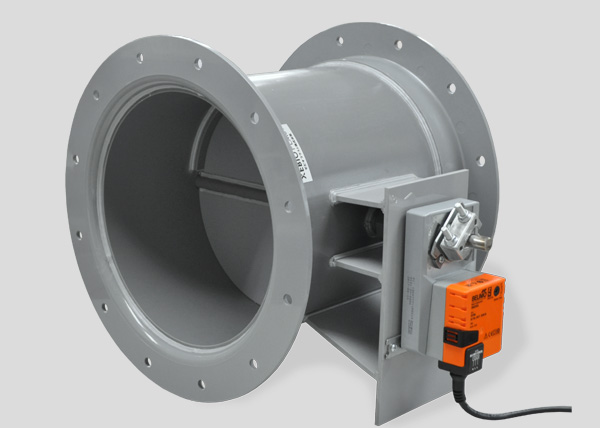

丸型モーターダンパー(塩ビMD)

+写真をクリックすると拡大します。

風量を機械的に調整するためのもので、外部には羽根の軸だけが出ています。この軸に電動機を取り付けて自動制御を行なうことで、風量を調整します。

別名

丸MD・塩ビダンパー・風量調整ダンパー・丸ダンパー

材質


成形方法・加工方法


カテゴリー



特長

  • モーターダンパー(MD):モーターなし・モーター付きでのいづれかで製作が可能です。

継手部分は、PVCアングルフランジ・加工板フランジなど、自由に設定が可能です。

受注生産のため、形状・長さなどは自由にカスタマイズ可能です。

接続方法は、単管式・ソケット式・ダクトフランジ式・JISフランジ式の4種類がございます。

標準規格外寸法の製作も可能です。

角型の風量調整ダンパーもご用意しております。



参考図

モーターなし、モーター付きのいづれかで製作が可能です。

+画像をクリックすると拡大します。

丸MD 参考図

丸MD 参考図



丸MD 規格

呼称DL
7589200
100114220
125140250
150165280
200216340
250267400
300318450
350370460
400420520
450470620
500520680
