丸型ボリュームダンパー(塩ビVD)

+写真をクリックすると拡大します。

ダクト内の途中に設けて、流動する空気量を調節したり、遮断したりする丸型のダンパーです。風量を自由に調整するためのもので、外側に手動で操作できるハンドルが付いています。

別名

塩ビダンパー・風量調整ダンパー・丸ダンパー・丸VD

材質


成形方法・加工方法


カテゴリー



特長

  • ボリュームダンパー(VD):ハンドル式・レバー式・ウォームギア式での製作が可能です。

継手部分は、PVCアングルフランジ・加工板フランジなど、自由に設定が可能です。

受注生産のため、形状・長さなどは自由にカスタマイズ可能です。

接続方法は、単管式・ソケット式・ダクトフランジ式・JISフランジ式の4種類がございます。

標準規格外寸法の製作も可能です。

角型の風量調整ダンパーもご用意しております。



参考図

ハンドル式・レバー式・ウォームギア式がございます。

+画像をクリックすると拡大します。

丸VDハンドル式 参考図

ハンドル式 参考図

レバー式 参考図

レバー式 参考図

ウォームギア式 参考図

ウォームギア式 参考図



丸VD(Aタイプ)規格

呼称DL
100114104
125140134
150165164
200216235
250267266
300318307
350370352

丸VD(Bタイプ)規格

呼称DL
5061150
6577150
7589200
100114220
125140250
150165280
200216340
250267400
300318450
350370460
400420520


操作方法 説明動画

・丸VD(ハンドル式)Aタイプの使い方(動画時間1分9秒)
・丸VD(ハンドル式)Bタイプの使い方(動画時間1分9秒)
・丸VD(新レバー式)Bタイプの使い方(動画時間1分9秒)

その他の風量調整ダンパー

下記のリンクより各詳細ページをご確認ください。
丸型チャッキダンパー(丸CD)はこちら
丸型モーターダンパー(丸MD)はこちら
角型ボリュームダンパー(角VD)はこちら
角型チャッキダンパー(角CD)はこちら
角型モーターダンパー(角MD)はこちら


製品画像

+写真をクリックすると拡大します。

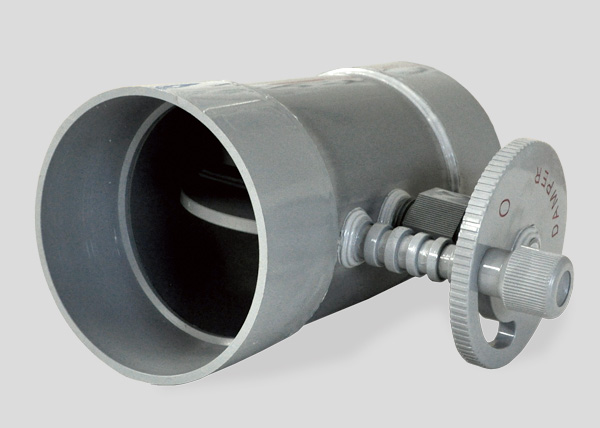

丸型ボリュームダンパー(ハンドル式)

丸VD(ハンドル式)Bタイプ

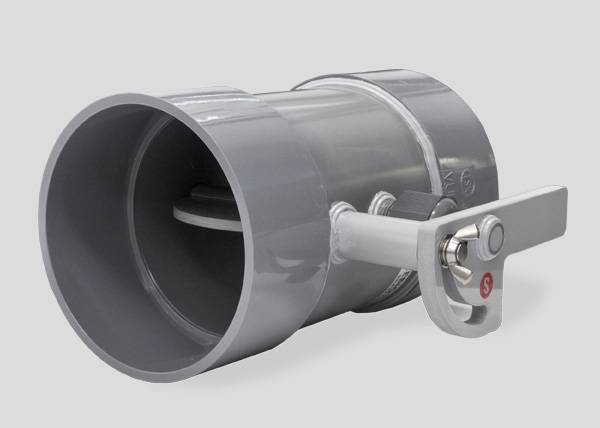

丸型ボリュームダンパー(レバー式)
