角型ボリュームダンパー(塩ビ角VD)

+写真をクリックすると拡大します。

風量を自由に調整するためのもので、外側に手動で操作できるハンドルが付いている角型のダンパーです。

別名

角VD・塩ビダンパー・風量調整ダンパー・角ダンパー

材質


成形方法・加工方法


カテゴリー



特長

  • ボリュームダンパー(VD):ハンドル式・レバー式・ウォームギア式・オンオフ式の4種類の製作が可能です。

サイズにより、単翼・複翼の仕様が異なりますのでご注意ください。

単翼は、H寸法=150~400までが基準となります。

羽根補強は、W寸法が250以上の場合に入ります。

継手部分は、PVCアングルフランジ・加工板フランジなど、自由に設定が可能です。

接続方法はフランジ式です。

受注生産のため、形状・長さなどは自由にカスタマイズ可能です。

標準規格サイズは100口~1500口です。

標準規格外寸法の製作も可能ですので、その際はご相談ください。

丸型の風量調整ダンパーもご用意しております。



参考図

ハンドル式・レバー式・ウォームギア式・オンオフ式の4種類ございます。

+画像をクリックすると拡大します。

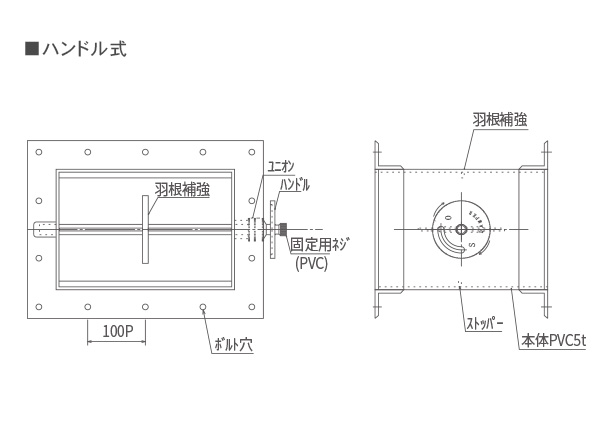

ハンドル式 参考図

ハンドル式 参考図

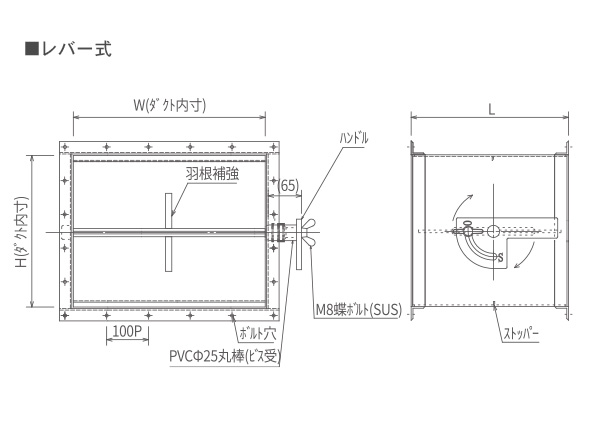

レバー式 参考図

レバー式 参考図

ウォームギア式 参考図

ウォームギア式 参考図

オンオフ式 参考図

オンオフ式 参考図



規格

HL
150~200200
201~250250
251~300

フランジ仕様

ダクトフランジ
長辺寸法
フランジサイズ穴径
~500L6×50×50φ10
501~1,500L7×60×60φ12


その他の風量調整ダンパー

下記のリンクより各詳細ページをご確認ください。
丸型ボリュームダンパー(丸VD)はこちら
丸型チャッキダンパー(丸CD)はこちら
丸型モーターダンパー(丸MD)はこちら
角型チャッキダンパー(角CD)はこちら
角型モーターダンパー(角MD)はこちら


製品画像

+写真をクリックすると拡大します。

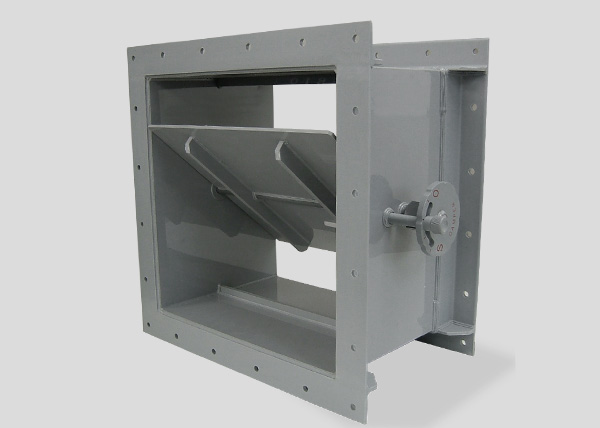

角型ボリュームダンパー(ハンドル式)
